新標準水泥膠砂振實臺

一、概述

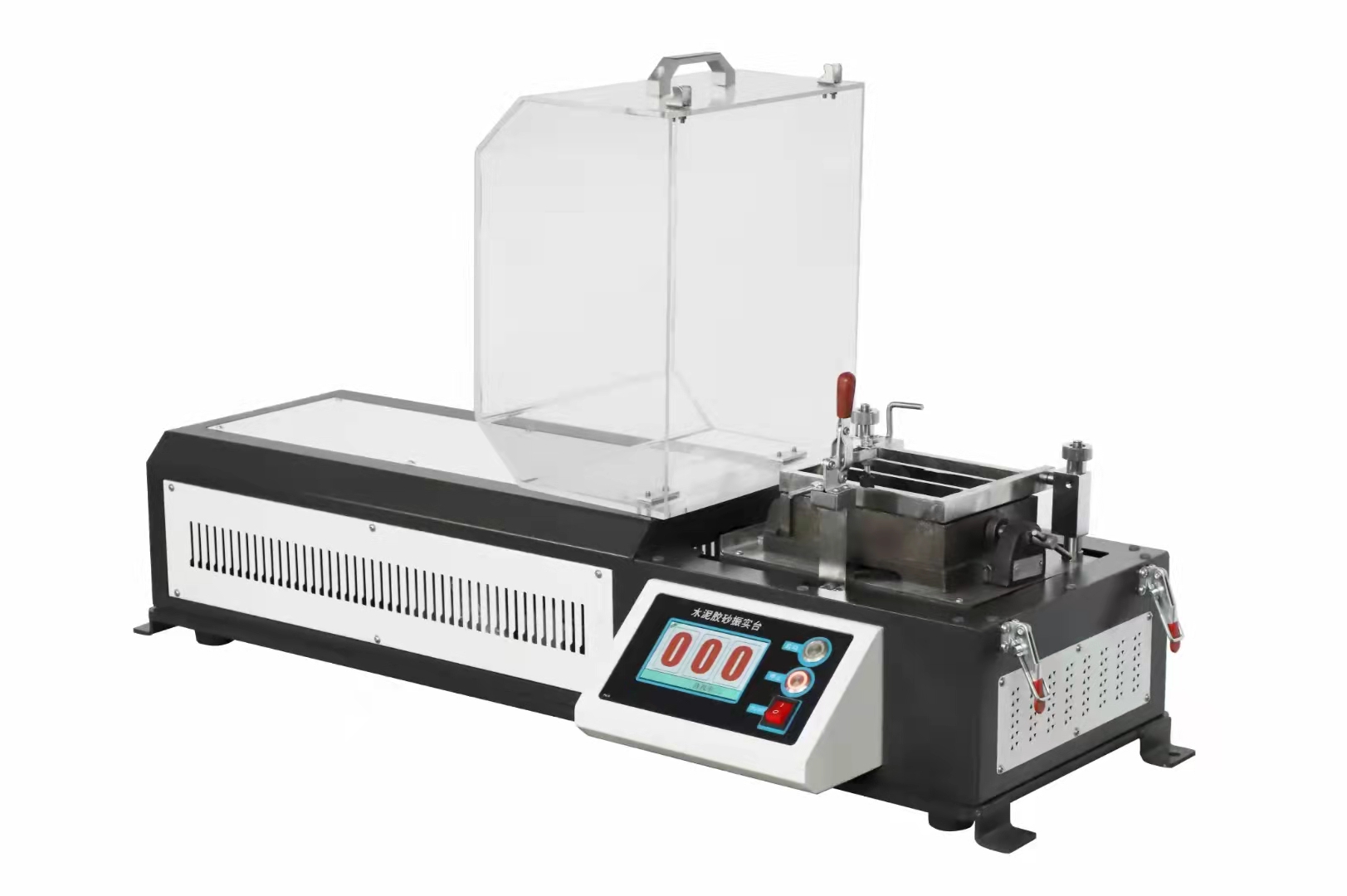

ZS-20H水泥膠砂振實臺是本公司自主研發、制造的新一代機電一體化產品。外表采用靜電噴涂、封閉式設計、既美觀又簡約。適用于水泥強度檢驗所用試樣的制備。

本設備按照最新標準JC/T682（2022年新標準）以及《水泥膠砂強度檢驗方法（ISO法）》GB/T 17671-2021設計制造

產品特點：

1. 整機封閉，透明防護罩設計，可以觀察內部試驗情況。

2. 整機多處減震設計。

3. 5寸彩色液晶顯示，測控系統在整機集成安裝，操作更便捷。



二、技術數據

1、振動部分總重量：20kg±0.5kg

2、振幅(落距)：15mm±0.3mm

3、振動頻率：60次/60秒±2秒

4、電動機型號：90TDY4

5、電動機轉速：60轉/分

6、電動機功率：70W，電壓：AC220V

7、臺盤中心至臂桿軸中心距離：800 ±1mm

8、兩臂桿的總重量：2.25kg±0.25kg

9、臺盤中心至滾輪和凸輪軸線的水平距離：100mm±1mm

10、止動器的工作面與臺盤及兩根桿平行，凸臺的工作面球面半徑：R=75mm±1mm

11、外形尺寸：1200*530*475mm

12、重量：72kg
