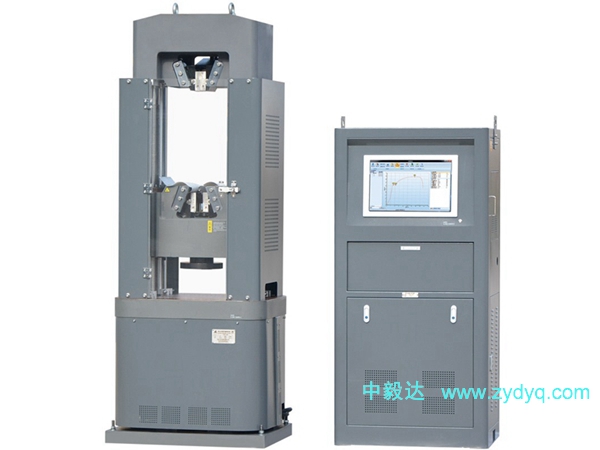

WAW電液伺服萬能材料試驗機
產品簡介
WAW-B型電液伺服萬能試驗機是采用了液壓動力源驅動，電液伺服控制技術， 計算機數據采集處理，可實現閉環控制及自動檢測的高精度材料試驗設備，其由試驗主機、油源(液壓動力源)、測控系統、試驗器具四部分組成，最大試驗力1000kN，試驗機準確度等級優于1級。
WAW-1000B型電液伺服萬能試驗機是一款通用性較強的產品，可以滿足國家關于金屬拉伸試驗規定中的各項標準試驗，也可以按照其它標準實現對不同材料或產品的拉伸、壓縮、彎曲、剪切等類型的試驗，可以求取所測材料的抗拉強度、屈服強度、規定非比例延伸強度、彈性模量等性能指標，可實現等速率加荷、等速率變形、等速率位移、等速率應變等閉環控制，可以進行材料或產品的工藝合格性能驗證試驗。
該試驗機是六立柱、雙空間結構，上橫梁與下橫梁之間為拉伸空間,下橫梁與試臺之間為壓縮空間，試驗空間通過鏈輪和絲杠旋轉帶動下橫梁上下移動來自動調整。上下橫梁上裝有液壓控制的夾持鉗口，標準機型配有V型和平面型鉗口用于夾緊圓柱試樣和平板試樣做拉伸試驗;標準機型的下橫梁底端配有上壓板，試臺上配有帶球形結構的下壓板，可直接做壓縮試驗。
產品參數：
最大試驗力 | 1000KN | 600KN | 300KN | 100KN |
準確度等級 | 1級 | |||
示值相對誤差 | ±1% | |||
有效測量范圍 | 1%-100%F·S(全量程不分檔) | |||
變形測量范圍 | 1%-100%F·S | |||
變形示值相對誤差 | ±1% | |||
位移示值相對誤差 | ±1% | |||
位移測量分辨力 | 0.001mm | |||
應力速率控制相對誤差 | ±2% | |||
位移速率控制相對誤差 | ±1% | |||
應變速率控制調節范圍 | 0.00025/s-0.0025/s | |||
應變速率控制相對誤差： | ±2% | |||
力、變形、位移保持控制范圍 | 0.3%-100%F·S | |||
力、變形、位移保持控制相對誤差 | ≦1% | |||
中梁升降速度 | 320 mm/min | |||
壓縮面最大間距 | 600 mm | 600 mm | 600 mm | 500 mm |
拉伸最大間距 | 700 mm | 700 mm | 700 mm | 600 mm |
兩立柱間有效距離 | 455mm | 375mm | 380mm | 380mm |
活塞行程 | 200 mm | |||
活塞移動最大速度 | 100 mm/min | 120 mm/min | 120 mm/min | 100 mm/min |
圓試樣夾持直徑 | Φ14mm -Φ45mm | Φ13mm -Φ40mm | Φ10mm -Φ32mm | Φ6mm -Φ22mm |
扁試樣夾持厚度 | 0mm -40mm | 0mm -20mm | 0mm -20mm | 0mm -15mm |
彎曲試驗支點最大距離 | 300 mm | |||
上下壓板尺寸 | Φ225 mm | Φ200 mm | Φ150 mm | Φ110 mm |
主機外形尺寸 | 900×700×2300 | 800×620×2000 | 800×620×1900 | 800×620×1850 |
油源柜尺寸 | 800 mm×600 mm×1600 mm | |||
整機功率 | 2.2kW(油泵電機1.5kW，升降電機0.4kW) | |||
油源柜重量 | 300 kg | |||
主機重量 | 約2600 kg | 約1900 kg | 約1600 kg | 約1450 kg |
