動態變形模量測試儀

一、 用途概述

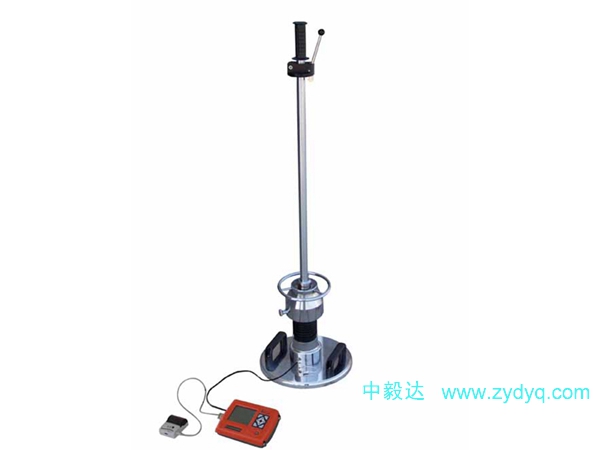

    GTJ-Evd型動態變形模量測試儀(手持落錘彎沉儀)用于測定路基在動荷載作用下的彎沉值（Evd），從而評估路基的承載力和變形量。GTJ-Evd型動態變形模量測試儀適用于受動荷載作用的鐵路、公路、機場、城市交通、港口、碼頭及工業與民用建筑的地基施工質量監控檢測，GTJ-Evd型動態變形模量測試儀特別適用于場地狹窄地段檢測，如路橋（涵）過渡段及路肩的檢測，既有線路基等。GTJ-Evd型動態變形模量測試儀能快速測出動態變形模量Evd值。
    GTJ-Evd型動態變形模量測試儀適用標準：中華人民共和國行業標準《鐵路工程土工試驗規程》（TB10102-2010）“Evd 平板載荷試驗”。
二、 產品特點
   1、GTJ-Evd型動態變形模量測試儀采用進口傳感器及部分元器件，測試精度高。
   2、GTJ-Evd型動態變形模量測試儀液晶中文顯示，在不同的界面下有相應的中文提示：并帶有背光，在各種環境下有較好的可視度。
   3、GTJ-Evd型動態變形模量測試儀操作簡單、測試速度快，檢測一點只需35秒。
   4、GTJ-Evd型動態變形模量測試儀自動計算Evd值，并顯示曲線，準確直觀。
   5、GTJ-Evd型動態變形模量測試儀手持式主機，配藍牙微型打印機，現場直接打印，確保測試結果準確、客觀。
   6、GTJ-Evd型動態變形模量測試儀USB傳輸接口，便于連接與電腦連接。
   7、GTJ-Evd型動態變形模量測試儀模擬列車高速行駛時對路基產生的沖擊效應，與靜載試驗相比，更能反映路基土的實際受力情況。
   8、GTJ-Evd型動態變形模量測試儀無核輻射及廢氣污染，操作使用安全、環保。
   9、GTJ-Evd型動態變形模量測試儀內置大容量可充電鋰電池，持續工作時間大于12小時。
三、 技術參數
1、 GTJ-Evd型動態變形模量測試儀適用及檢測范圍：符合現行規范的各類路基土及基床填料。
（1）GTJ-Evd型動態變形模量測試儀適用的土壤種類范圍與K30平板載荷儀相同，即可用于不大于載荷板直徑1/4的各類土和土石混合填料。
（2）GTJ-Evd型動態變形模量測試儀測試范圍：10Mpa≤Evd≤225Mpa（3）測試影響深度：0～500mm
2、 GTJ-Evd型動態變形模量測試儀加載裝置
（1）加載裝置重：15kg，其中落錘重：10kg
（2）最大沖擊力：7.07kN
（3）沖擊力持續時間：18±2ms
3、 GTJ-Evd型動態變形模量測試儀載荷板
重量：15kg，直徑：300mm，厚度：20mm
4、 沉陷測定儀
（1）沉陷測試范圍：0.10mm～2.00mm
（2）存儲容量：2000組測試數
