重型觸探儀

重型觸探儀

一、主要用途
主要用于檢測地基承載力。

二、組成結構

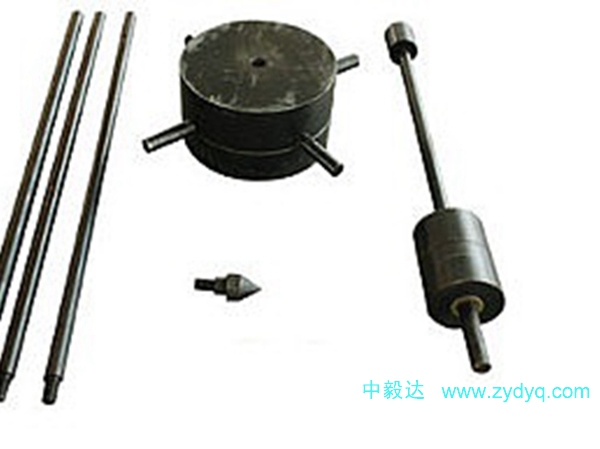

主要由探頭、觸探桿及穿心錘3部分組成。

三、主要技術指標|
觸探桿一般采用直徑42mm鉆桿，穿心錘重63.5Kg。
擊錘重量：10kg±10g；
落距：500mm；
最大貫入深度：600mm；
貫入錐度：60°；
貫入錐最大直徑：ф40mm；

四、     工作原理
主要是利用一定的錘擊動能，對地基土作出工程地質評價。

五、     操作規程
1.貫入前，觸探架應安裝平穩，保持觸探孔垂直。
2.貫入前，應使穿心錘自由下落，落距為76±2cm，將一定規格的標準貫入器打入土中15cm，再打入30cm，用后30cm的錘擊數為標準貫入試驗的指標N。
3.當觸探長度大于2m時，錘擊數應根據校正系數進行校正
