馬歇爾穩定度測定儀

一、概述

    本儀器是根據中華人民共和國交通部JTG E20-2011《公路工程及瀝青混合料試驗規程》中T0709瀝青混合料馬歇爾穩定度試驗標準研制開發的，適用于馬歇爾穩定度試驗和浸水馬歇爾穩定度，以進行瀝青混合料的配合比設計或?yàn)r青路面施工質量檢驗。本方法適用于JTG E20-2011《公路工程及瀝青混合料試驗規程》中T0702成型的標準馬歇爾試件圓柱體（Φ101.6mm×63.5mm)和大型馬歇爾試件圓柱體(Φ152.4mm×95.3mm)。

    儀器組成：

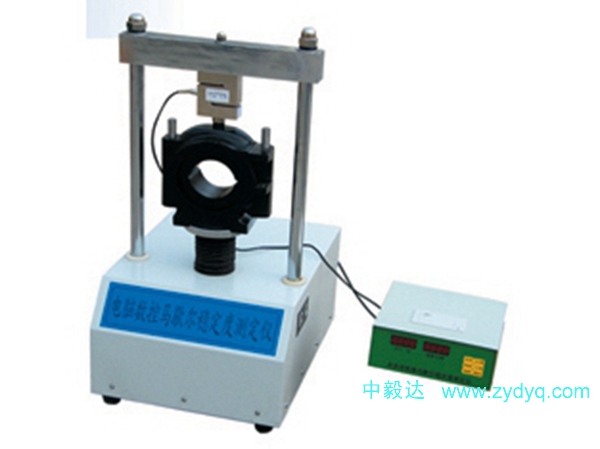

    馬歇爾穩定度自動試驗儀包括主機、測力裝置、流值測量裝置、打印裝置及相關附件，用于馬歇爾試驗中穩定度和流值的測量。同時，本試驗儀器的主機，僅需作少量改動并配備有關附件，即可完成多種需施加垂直載荷的試驗。

    特點：

    1、可實現自動加載、自動停機、數據顯示、數據采集、峰值判別、峰值保持、以及數據的打印等功能。

    2、電路采用強電和弱電分離、數字和模擬分離，電子元件均采用軍品，工作溫度范圍寬，工作性能穩定，重復性好，抗干擾能力強。

    3、采用硬件和軟件三重自我保護功能，保證試驗過程的安全可靠。整機美觀，重量輕。

     4、運用了模塊化設計思想，各功能模塊相對獨立，便于維修和維護。

二、主要技術指標

    1、試驗儀器托盤的垂直上升速度50±5mm/min

    2、試驗儀托盤的最大移動距離70mm

    3、力值工作范圍：0 - 50.00kN

    4、流值工作范圍：0 - 20.00mm

    5、測力裝置測定精度±0.1kN

    6、流值測量裝置測定精度0.01mm

    7、工作電壓：交流220V

    8、電機規格：220V，0.37KW，1440rpm，單相運轉

    9、最大額定載荷 ：50KN

    10、使用條件：環境溫度0℃－60℃ 相對溫度＜85％
